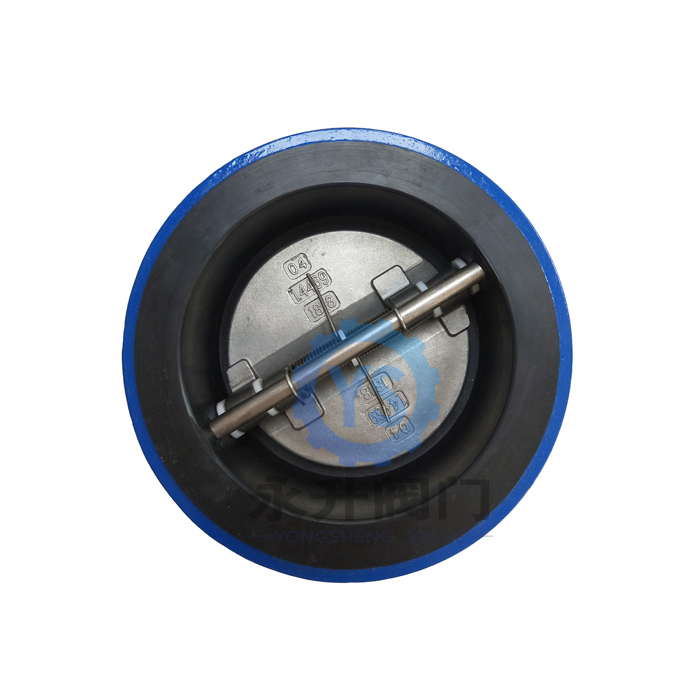

هذا صمام فحص مزدوج اللوحة من نوع الرقاقة صُمم هذا الصمام بخبرة هندسية عالية لمنع ارتداد السوائل بكفاءة في أنظمة خطوط الأنابيب الصناعية. يتميز بآلية متطورة ثنائية الألواح ونابض داخلي: تفتح الألواح تلقائيًا مع ضغط السائل الأمامي، وتُغلق فورًا بواسطة النوابض عند توقف التدفق أو انعكاسه. يقلل هذا الإغلاق السريع بشكل فعال من ظاهرة الطرق المائي، ويحمي المضخات والمعدات في اتجاه التدفق. بالمقارنة مع صمامات الفحص التقليدية ذات الحواف، فإن تصميمه المدمج وخفيف الوزن يقلل بشكل كبير من مساحة التركيب، ويتيح تركيبه أفقيًا ورأسيًا. يتوفر الصمام بمواد مختلفة، منها الحديد الزهر، والحديد المطاوع، والفولاذ المقاوم للصدأ، والبرونز، مع مقاعد من مطاط النتريل بوتادين (NBR) أو مطاط الإيثيلين بروبيلين ديين مونومر (EPDM). ويُستخدم على نطاق واسع في تطبيقات إمدادات المياه، ومكافحة الحرائق، وبناء السفن، ومعالجة المياه لضمان التشغيل الآمن للشبكة.
رقم الصنف :
001لون :
customizationميناء الشحن :
Tianjin,Xingangصمام فحص من نوع الرقاقة
صمام الفحص ذو الصفيحتين المبطنتين بالكامل هو صمام فحص صناعي عالي الأداء ومقاوم للتآكل، مصمم خصيصًا لمنع ارتداد السوائل في أنظمة الأنابيب القاسية والمسببة للتآكل وعالية النقاء. يجمع هذا الصمام بين تصميم هيكلي متطور ذي صفيحتين، وتقنية تبطين كاملة مقاومة للتآكل، وعمليات تصنيع دقيقة، مما يوفر منعًا موثوقًا للارتداد، وأداءً ممتازًا في منع التسرب، ومقاومة منخفضة للتدفق، وعمرًا تشغيليًا طويلًا. على عكس صمامات الفحص التقليدية، يعتمد هذا الصمام تصميم تبطين كامل يعزل الصمام المعدني والمكونات الداخلية تمامًا عن السائل الناقل، مما يحل بفعالية مشاكل التآكل والتلوث والتلف الناتج عن السوائل العدوانية، ويجعله خيارًا مثاليًا للصناعات التي تتطلب توافقًا دقيقًا مع السوائل، وسلامة تشغيلية، وأداءً مستقرًا.
| عنصر | المواد / الخيارات |
|---|---|
| جسم | حديد الزهر / حديد الزهر / الفولاذ المقاوم للصدأ / البرونز |
| قرص | حديد مصبوب / فولاذ مقاوم للصدأ / برونزي |
| رمح | SS410 / 420 / 316 / مونيل K500 |
| مقعد | NBR، EPDM |
| المشغل | لا أحد |
س1: ما هو نطاق درجة حرارة التشغيل لصمام الفحص هذا؟
ج: يعتمد الحد الأقصى لدرجة الحرارة بشكل أساسي على مادة المقعد المُختارة. تعمل مقاعد NBR القياسية بكفاءة عالية ضمن نطاق درجات حرارة من -10 درجة مئوية إلى 80 درجة مئوية (من 14 درجة فهرنهايت إلى 176 درجة فهرنهايت)، بينما تتحمل مقاعد EPDM نطاقًا أوسع من درجات الحرارة من -20 درجة مئوية إلى 120 درجة مئوية (من -4 درجة فهرنهايت إلى 248 درجة فهرنهايت). أما في درجات الحرارة الأعلى، فيلزم استخدام مقاعد معدنية أو خيارات متخصصة.
س2: هل يمكن استخدام هذا الصمام لتنظيم التدفق أو الخنق؟
ج: لا. صمامات الفحص هي أجهزة أمان أحادية الاتجاه مصممة خصيصًا لمنع ارتداد السائل وحماية المعدات المتصلة بها (مثل المضخات). لا يمكن استخدامها لتنظيم أو خنق معدلات التدفق.
س3: كيف يتم تشغيل الصمام، وهل يحتاج إلى مشغل؟
أ: يعمل صمام الفحص ذو اللوحين المزدوجين هذا تلقائيًا بالكامل ولا يتطلب أي مشغل يدوي أو مشغل آلي. يُفتح اللوحين بفعل ضغط التدفق الأمامي للوسط، ويُغلقان فورًا بواسطة النوابض الداخلية عند توقف التدفق أو انعكاسه.
يقع مركز دوران صفيحة الفراشة لصمام الفراشة ذي الحافة (أي مركز ساق الصمام) على الخط المركزي لجسم الصمام وقسم سطح منع التسرب لصفيحة الفراشة. مقعد الصمام مصنوع من المطاط الصناعي. عند الإغلاق، يضغط سطح منع التسرب الدائري الخارجي لصفيحة الفراشة على مقعد الصمام المطاطي، مما يؤدي إلى تشوه مرن لمقعد الصمام وتوليد قوة مرنة كضغط مانع للتسرب لضمان إحكام إغلاق صمام الفراشة. من بين الشركات المصنعة المحلية المعروفة شركة شنغهاي كوانغونغ لمعدات الصمامات المحدودة وشركة هونان شينشينغ لمعدات الطاقة الكهرومائية المحدودة. وتُعد هذه الشركات مؤسسة معتمدة للإدارة والإنتاج من قبل وزارة الصناعات الميكانيكية ووزارة الصناعات الكيميائية والشركة الوطنية الصينية لمعدات الكيماويات. تتميز منتجاتها بمزايا سعرية وتقنية في هذا القطاع.
يمكن أن تكون طريقة تشغيل صمام الفراشة ذي العروة يدوية، أو باستخدام تروس دودة، أو هوائية، أو كهربائية، أو هيدروليكية. ويمكن اختيار طريقة التوصيل باستخدام الفلنجة أو الرقاقة.يمكن اختيار تصميم الصمام من بين أنواع مختلفة: أحادي اللامركزية، أو مركزي، أو ثنائي اللامركزية، أو ثلاثي اللامركزية. كما يمكن اختيار نظام منع التسرب من بين نوعين: مانع تسرب مرن أو مانع تسرب صلب. يتراوح نطاق الضغط بين 0.1 و10 ميجا باسكال (PN)، والقطر الاسمي بين 40 و2000 مم (DN)، ويمكن تصنيعه من الفولاذ المصبوب أو الفولاذ المقاوم للصدأ. ونظرًا لتعدد استخدامات الصمامات، فإن الصمام نفسه يتطلب تركيبات مختلفة تتناسب مع مختلف التطبيقات وظروف التشغيل.
صفيحة صمام الفراشة الخاصة بـصمام فراشة من نوع الرقاقةيتم تركيبه في اتجاه قطر خط الأنابيب. في الممر الأسطواني لجسم صمام الفراشة، تدور صفيحة الفراشة القرصية الشكل حول محورها، وتتراوح زاوية الدوران بين 0° و90°. عند بلوغ الدوران 90°، يُفتح الصمام بالكامل. يُركّب هذا الصمام عادةً بشكل أفقي. يتميز صمام الفراشة القرصي ببساطة تركيبه، وصغر حجمه، وخفة وزنه، ويتكون من أجزاء قليلة فقط. علاوة على ذلك، يمكن فتحه وإغلاقه بسرعة عن طريق الدوران 90°، كما أن تشغيله سهل. في الوقت نفسه، يتمتع الصمام بخصائص تحكم جيدة في السوائل.
هذا صمام فحص مزدوج اللوحة من نوع الرقاقة صُمم هذا الصمام بخبرة هندسية عالية لمنع ارتداد السوائل بكفاءة في أنظمة خطوط الأنابيب الصناعية. يتميز بآلية متطورة ثنائية الألواح ونابض داخلي: تفتح الألواح تلقائيًا مع ضغط السائل الأمامي، وتُغلق فورًا بواسطة النوابض عند توقف التدفق أو انعكاسه. يقلل هذا الإغلاق السريع بشكل فعال من ظاهرة الطرق المائي، ويحمي المضخات والمعدات في اتجاه التدفق. بالمقارنة مع صمامات الفحص التقليدية ذات الحواف، فإن تصميمه المدمج وخفيف الوزن يقلل بشكل كبير من مساحة التركيب، ويتيح تركيبه أفقيًا ورأسيًا. يتوفر الصمام بمواد مختلفة، منها الحديد الزهر، والحديد المطاوع، والفولاذ المقاوم للصدأ، والبرونز، مع مقاعد من مطاط النتريل بوتادين (NBR) أو مطاط الإيثيلين بروبيلين ديين مونومر (EPDM). ويُستخدم على نطاق واسع في تطبيقات إمدادات المياه، ومكافحة الحرائق، وبناء السفن، ومعالجة المياه لضمان التشغيل الآمن للشبكة.

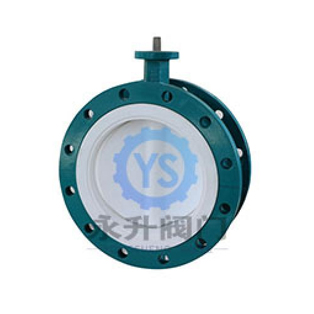

صمام الفراشة المبطن بمادة PTFE هو صمام دوار ربع دورة، يُتيح التحكم في فتح وإغلاق وتدفق السوائل عن طريق تدوير القرص 90 درجة. السطح الداخلي المبلل للصمام بالكامل - بما في ذلك جسم الصمام والقرص والمقعد - مُبطّن بالكامل بمادة PTFE (بولي تترافلوروإيثيلين) عالية الجودة، وهي مادة فلورية اصطناعية معروفة بخمولها الكيميائي الاستثنائي، ومعامل احتكاكها المنخفض، وقدرتها على التكيف مع نطاق واسع من درجات الحرارة. يضمن هذا التصميم المُبطّن بالكامل عدم ملامسة أي مكونات معدنية للسائل مباشرةً، مما يُعزز الحماية من التآكل ويمنع تلوث السائل، بينما يُقلل تصميم القرص الانسيابي من مقاومة السوائل ويُحسّن من سعة التدفق.
