يمكن أن تكون طريقة تشغيل صمام الفراشة ذي العروة يدوية، أو باستخدام تروس دودة، أو هوائية، أو كهربائية، أو هيدروليكية. ويمكن اختيار طريقة التوصيل باستخدام الفلنجة أو الرقاقة.يمكن اختيار تصميم الصمام من بين أنواع مختلفة: أحادي اللامركزية، أو مركزي، أو ثنائي اللامركزية، أو ثلاثي اللامركزية. كما يمكن اختيار نظام منع التسرب من بين نوعين: مانع تسرب مرن أو مانع تسرب صلب. يتراوح نطاق الضغط بين 0.1 و10 ميجا باسكال (PN)، والقطر الاسمي بين 40 و2000 مم (DN)، ويمكن تصنيعه من الفولاذ المصبوب أو الفولاذ المقاوم للصدأ. ونظرًا لتعدد استخدامات الصمامات، فإن الصمام نفسه يتطلب تركيبات مختلفة تتناسب مع مختلف التطبيقات وظروف التشغيل.
رقم الصنف :
003لون :
blueوزن :

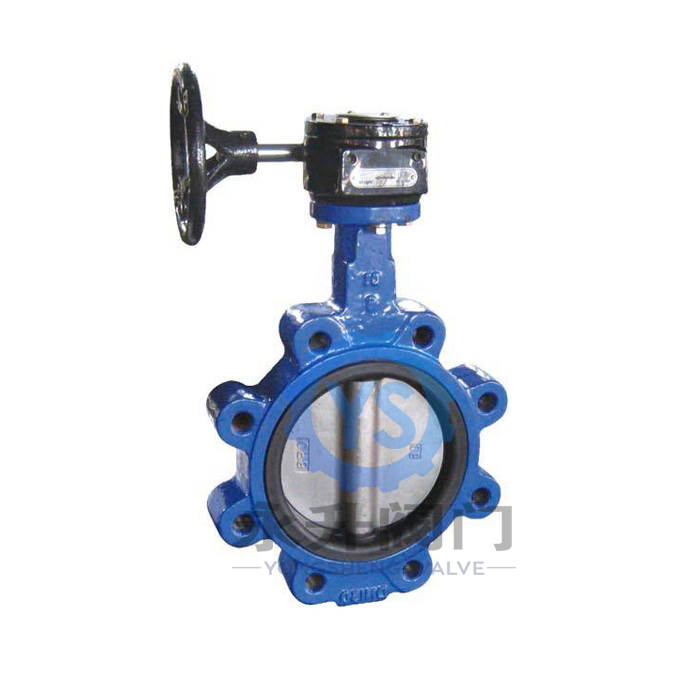

20daysصمام فراشة من نوع العروة
تُركّب صفيحة الفراشة لصمام الفراشة ذي العروة في اتجاه قطر الأنبوب. وفي الممر الأسطواني لجسم صمام الفراشة، تدور صفيحة الفراشة القرصية الشكل حول محورها، وتتراوح زاوية الدوران بين 0° و90°. وعندما تصل زاوية الدوران إلى 90°، يكون الصمام في وضع الفتح الكامل.
| عنصر | المواد / الخيارات |
|---|---|
| جسم | حديد الزهر / حديد الزهر / الفولاذ المقاوم للصدأ / البرونز |
| قرص | حديد مصبوب / فولاذ مقاوم للصدأ / برونزي |
| رمح | SS410 / 420 / 316 / مونيل K500 |
| مقعد | PTFE/NBR/EPDM/VITON |
| المشغل | ذراع التحكم / علبة التروس / المشغل |
س1: هل يمكن استخدام الصمام لتنظيم التدفق بدقة؟
ج: نعم، تصميم القرص ربع الدورة والاحتكاك المنخفض يجعلان منه مناسبًا لكل من التحكم السريع في التشغيل والإيقاف والتحكم الدقيق في التدفق/التحكم في التدفق في مختلف السيناريوهات الصناعية.
س2: هل يدعم الصمام التشغيل الآلي؟
ج: بالتأكيد. صماماتنا مزودة بلوحة تثبيت ISO 5211، مما يسمح بسهولة تركيب المشغلات الهوائية أو الكهربائية لتلبية احتياجاتك في مجال الأتمتة.
يقع مركز دوران صفيحة الفراشة لصمام الفراشة ذي الحافة (أي مركز ساق الصمام) على الخط المركزي لجسم الصمام وقسم سطح منع التسرب لصفيحة الفراشة. مقعد الصمام مصنوع من المطاط الصناعي. عند الإغلاق، يضغط سطح منع التسرب الدائري الخارجي لصفيحة الفراشة على مقعد الصمام المطاطي، مما يؤدي إلى تشوه مرن لمقعد الصمام وتوليد قوة مرنة كضغط مانع للتسرب لضمان إحكام إغلاق صمام الفراشة. من بين الشركات المصنعة المحلية المعروفة شركة شنغهاي كوانغونغ لمعدات الصمامات المحدودة وشركة هونان شينشينغ لمعدات الطاقة الكهرومائية المحدودة. وتُعد هذه الشركات مؤسسة معتمدة للإدارة والإنتاج من قبل وزارة الصناعات الميكانيكية ووزارة الصناعات الكيميائية والشركة الوطنية الصينية لمعدات الكيماويات. تتميز منتجاتها بمزايا سعرية وتقنية في هذا القطاع.
يمكن أن تكون طريقة تشغيل صمام الفراشة ذي العروة يدوية، أو باستخدام تروس دودة، أو هوائية، أو كهربائية، أو هيدروليكية. ويمكن اختيار طريقة التوصيل باستخدام الفلنجة أو الرقاقة.يمكن اختيار تصميم الصمام من بين أنواع مختلفة: أحادي اللامركزية، أو مركزي، أو ثنائي اللامركزية، أو ثلاثي اللامركزية. كما يمكن اختيار نظام منع التسرب من بين نوعين: مانع تسرب مرن أو مانع تسرب صلب. يتراوح نطاق الضغط بين 0.1 و10 ميجا باسكال (PN)، والقطر الاسمي بين 40 و2000 مم (DN)، ويمكن تصنيعه من الفولاذ المصبوب أو الفولاذ المقاوم للصدأ. ونظرًا لتعدد استخدامات الصمامات، فإن الصمام نفسه يتطلب تركيبات مختلفة تتناسب مع مختلف التطبيقات وظروف التشغيل.
صفيحة صمام الفراشة الخاصة بـصمام فراشة من نوع الرقاقةيتم تركيبه في اتجاه قطر خط الأنابيب. في الممر الأسطواني لجسم صمام الفراشة، تدور صفيحة الفراشة القرصية الشكل حول محورها، وتتراوح زاوية الدوران بين 0° و90°. عند بلوغ الدوران 90°، يُفتح الصمام بالكامل. يُركّب هذا الصمام عادةً بشكل أفقي. يتميز صمام الفراشة القرصي ببساطة تركيبه، وصغر حجمه، وخفة وزنه، ويتكون من أجزاء قليلة فقط. علاوة على ذلك، يمكن فتحه وإغلاقه بسرعة عن طريق الدوران 90°، كما أن تشغيله سهل. في الوقت نفسه، يتمتع الصمام بخصائص تحكم جيدة في السوائل.
هذا صمام فحص مزدوج اللوحة من نوع الرقاقة صُمم هذا الصمام بخبرة هندسية عالية لمنع ارتداد السوائل بكفاءة في أنظمة خطوط الأنابيب الصناعية. يتميز بآلية متطورة ثنائية الألواح ونابض داخلي: تفتح الألواح تلقائيًا مع ضغط السائل الأمامي، وتُغلق فورًا بواسطة النوابض عند توقف التدفق أو انعكاسه. يقلل هذا الإغلاق السريع بشكل فعال من ظاهرة الطرق المائي، ويحمي المضخات والمعدات في اتجاه التدفق. بالمقارنة مع صمامات الفحص التقليدية ذات الحواف، فإن تصميمه المدمج وخفيف الوزن يقلل بشكل كبير من مساحة التركيب، ويتيح تركيبه أفقيًا ورأسيًا. يتوفر الصمام بمواد مختلفة، منها الحديد الزهر، والحديد المطاوع، والفولاذ المقاوم للصدأ، والبرونز، مع مقاعد من مطاط النتريل بوتادين (NBR) أو مطاط الإيثيلين بروبيلين ديين مونومر (EPDM). ويُستخدم على نطاق واسع في تطبيقات إمدادات المياه، ومكافحة الحرائق، وبناء السفن، ومعالجة المياه لضمان التشغيل الآمن للشبكة.
صمام الفراشة المبطن بمادة PTFE هو صمام دوار ربع دورة، يُتيح التحكم في فتح وإغلاق وتدفق السوائل عن طريق تدوير القرص 90 درجة. السطح الداخلي المبلل للصمام بالكامل - بما في ذلك جسم الصمام والقرص والمقعد - مُبطّن بالكامل بمادة PTFE (بولي تترافلوروإيثيلين) عالية الجودة، وهي مادة فلورية اصطناعية معروفة بخمولها الكيميائي الاستثنائي، ومعامل احتكاكها المنخفض، وقدرتها على التكيف مع نطاق واسع من درجات الحرارة. يضمن هذا التصميم المُبطّن بالكامل عدم ملامسة أي مكونات معدنية للسائل مباشرةً، مما يُعزز الحماية من التآكل ويمنع تلوث السائل، بينما يُقلل تصميم القرص الانسيابي من مقاومة السوائل ويُحسّن من سعة التدفق.
