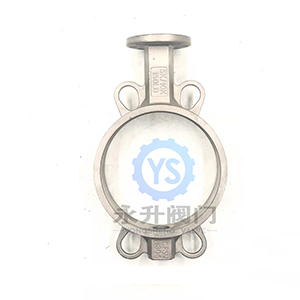

صُمم جسم صمام الفراشة المصنوع من الفولاذ المقاوم للصدأ من نوع الرقاقة خصيصًا لخطوط تجميع المعدات الأصلية ذات الإنتاج الضخم، حيث يوفر حلاً مصبوبًا فائق الصغر وخفيف الوزن. يُصنع هذا الجسم من الفولاذ المقاوم للصدأ عالي الجودة من نوع CF8 وCF8M والفولاذ المزدوج، مما يوفر مقاومة ممتازة للتآكل في أنظمة التكييف والتهوية، وعمليات المعالجة الصحية، وشبكات توزيع المواد الكيميائية الخفيفة.
يتميز الهيكل، المصنّع بالكامل باستخدام تقنية CNC، بفتحات توسيط عالمية سلسة تتوافق مع معايير الفلنجات الدولية المتعددة (ANSI، DIN، JIS) في آن واحد. وبفضل تجهيزه بلوحة تثبيت قياسية ISO 5211، يضمن دمج المشغل بسرعة وفعالية من حيث التكلفة في تصنيع الصمامات بكميات كبيرة.
رقم الصنف :
008لون :
customizationميناء الشحن :
Tianjin,Xingangجسم صمام فراشة من الفولاذ المقاوم للصدأ من نوع الرقاقة CF8 CF8M مزدوج
تم تحسينها لتناسب خطوط تجميع الشركات المصنعة للمعدات الأصلية ذات الإنتاج الضخم، جسم صمام من الفولاذ المقاوم للصدأ من نوع الرقاقة يوفر أساسًا خفيف الوزن وموفرًا للمساحة لأنظمة التحكم في السوائل الصناعية.
على عكس الإصدارات ذات العروات، يتميز تصميم الرقاقة بفتحات توسيط ناعمة بدلاً من الخيوط الملولبة. يتيح ذلك تثبيت الصمام النهائي بسرعة بين شفتي أنبوب، مما يقلل بشكل كبير من الوزن الإجمالي لخط الأنابيب ومساحة التركيب. يُصنع هذا الهيكل من الفولاذ المقاوم للصدأ CF8 وCF8M والفولاذ المزدوج المقاوم للتآكل، ويتم تسليمه مُشكلاً بالكامل باستخدام آلات CNC وجاهزاً لإدخال بطانات المقاعد وتكوينات الأقراص المخصصة لديك على الفور.
| المعلمة | تفاصيل |
|---|---|
| حالة التوريد | جسم مصبوب بدون غلاف، ثقوب داخلية وأعمدة مصنعة بالكامل باستخدام آلات CNC |
| خيارات السبائك | الفولاذ المقاوم للصدأ CF8 (304)، CF8M (316)، دوبلكس |
| تكوين التصميم | نوع رقاقة مع فتحات توسيط ناعمة غير ملولبة |
| نطاق المقاسات | من DN40 إلى DN1600 |
| واجهة المشغل | وسادة قياسية ISO 5211 للتركيب المباشر |
نظراً لصغر حجمها وانخفاض تكلفتها، تقوم شركات تصنيع الصمامات غالباً بتجميع هذه الهياكل الرقائقية لاستخدامها في:
حلقات تبريد المياه لأنظمة التدفئة والتهوية وتكييف الهواء التجارية، ومعالجة الأغذية والمشروبات الصحية، وتوزيع المواد الكيميائية الخفيفة، وخطوط المرافق الصيدلانية. يضمن تصميم CF8/CF8M الامتثال الصارم للمعايير الصحية ومعايير مقاومة التآكل.
س1: ما هو الاختلاف الهيكلي الرئيسي بين جسم الرقاقة هذا وجسم العروة؟
أ: يتميز هذا الهيكل الرقيق بفتحات مركزية ملساء غير ملولبة، ويعتمد على الضغط بين شفتي أنبوبين للبقاء في مكانه. وهو أخف وزنًا وأكثر اقتصادية من الهيكل ذي العروة، الذي يستخدم خيوطًا ملولبة للتثبيت المباشر على خط الأنابيب.
س2: هل ستتوافق فتحات التمركز هذه مع معايير الشفة المحددة الخاصة بي؟
ج: نعم، تم تصميم فتحات تحديد موضع جسم الرقاقة لدينا بتفاوتات عالمية لاستيعاب أنماط حفر الشفة الدولية المتعددة، بما في ذلك ANSI Class 150 و DIN PN10/PN16 و JIS 10K.
س3: كيف يتم تجهيز السطح قبل الشحن؟
ج: بعد عملية الصب الاستثماري، تخضع جميع الهياكل المصنوعة من الفولاذ المقاوم للصدأ لعملية السفع الرملي الاحترافية لإزالة القشور، تليها عملية تصنيع دقيقة باستخدام الحاسوب على أسطح منع التسرب الداخلية ووسادة التثبيت العلوية.
صُممت هذه الصمامات المصبوبة خصيصًا للاستخدامات القاسية في المنصات البحرية وأحواض بناء السفن، وتوفر أساسًا متينًا للغاية لمجموعات التحكم في السوائل. يتم صبها من برونز الألومنيوم عالي الجودة من طراز C954 وC958، مما يجعل جسمها الخام مقاومًا بشكل طبيعي للتآكل الجلفاني والتنقر الكلوريدي، وهو ما يجعلها متفوقة بكثير على الحديد القياسي في بيئات المياه المالحة ومياه البحر. لتسريع عملية الإنتاج في مصنعك، نوفر هذه الهياكل ذات العروات مُعالجة بالكامل. تتميز العروات الجانبية بخيوط ملولبة بدقة عالية لضمان عزل آمن لخطوط الأنابيب، بينما يتم تشكيل التجويف الداخلي باستخدام آلات CNC ليناسب بطانات المقاعد الناعمة تمامًا. بفضل الوسادة العلوية القياسية المرفقة، يمكن للعلامات التجارية الأصلية تركيب آليات القيادة الخاصة بها فورًا عند الاستلام دون الحاجة إلى أي عمليات تشغيل إضافية.
هذا جسم صمام من الفولاذ المقاوم للصدأ ذو شفة مزدوجة صُممت خصيصاً لأنظمة التحكم في السوائل الصناعية عالية الكثافة. مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة، مما يوفر مقاومة استثنائية للتآكل وقوة هيكلية فائقة. يضمن تصميمها الفريد ذو الحافتين ثباتًا فائقًا ومقاومةً عاليةً للاهتزازات في وصلات الأنابيب، كما يتيح صيانةً مريحةً داخل الأنابيب دون الحاجة إلى تفكيك شبكة الأنابيب بأكملها. وهي مزودة بمعيار قياسي. وسادة تثبيت ISO 5211يدعم هذا الصمام التكامل السلس للمشغلات الهوائية أو الكهربائية. ويُستخدم على نطاق واسع في بيئات تتطلب كفاءة عالية، مثل البتروكيماويات وبناء السفن ومعالجة المياه والتعدين، حيث يُعدّ الحل الأمثل لتحقيق تنظيم دقيق للتدفق ومنع التسريب تمامًا.
صُمم جسم صمام الفراشة المصنوع من الفولاذ المقاوم للصدأ ذو العروة خصيصًا لمصنعي الصمامات الأصليين ومرافق التجميع الصناعية. يُصنع هذا الجسم من سبائك الفولاذ المقاوم للصدأ المصبوبة بالاستثمار عالية الجودة، بما في ذلك CF8 وCF8M وDuplex، مما يوفر قوة هيكلية استثنائية ومقاومة كيميائية عالية للبيئات القاسية. يتم تصنيع كل جسم صمام باستخدام آلات CNC بدقة متناهية، مما يضمن تركيبًا سلسًا للمكونات الداخلية المصممة خصيصًا مثل المقاعد والأقراص والسيقان. يتميز هذا الجسم بحشوات ملولبة دقيقة لضمان خدمة آمنة في نهايات مغلقة، بالإضافة إلى قاعدة تثبيت قياسية ISO 5211، مما يوفر أساسًا موثوقًا وجاهزًا للتجميع لبناء أنظمة تحكم عالية الأداء في السوائل.
ال جسم صمام من الفولاذ المقاوم للصدأ من نوع شبه عروات يُقدّم هذا المنتج حلاً ذكياً وموفراً للمساحة للتحكم في السوائل الصناعية. وبفضل دمج عروات محاذاة موضوعة بشكل استراتيجي، يضمن تركيباً سريعاً ودقيقاً مع الحفاظ على تصميم أخف وزناً بكثير من الصمامات التقليدية ذات الحواف.مصنوع من الفولاذ المقاوم للصدأ عالي الجودة CF8 وCF8M، مما يوفر مقاومة فائقة للتآكل. يأتي مزودًا بلوحة تثبيت ISO 5211 لتسهيل تشغيل المشغل تلقائيًا، ويُوصى بشدة باستخدام جسم الصمام هذا في التطبيقات ذات المساحة المحدودة في الأنظمة البحرية والبتروكيماوية وأنظمة المياه البلدية.
صُمم جسم صمام الفراشة المصنوع من الفولاذ المقاوم للصدأ من نوع الرقاقة خصيصًا لخطوط تجميع المعدات الأصلية ذات الإنتاج الضخم، حيث يوفر حلاً مصبوبًا فائق الصغر وخفيف الوزن. يُصنع هذا الجسم من الفولاذ المقاوم للصدأ عالي الجودة من نوع CF8 وCF8M والفولاذ المزدوج، مما يوفر مقاومة ممتازة للتآكل في أنظمة التكييف والتهوية، وعمليات المعالجة الصحية، وشبكات توزيع المواد الكيميائية الخفيفة. يتميز الهيكل، المصنّع بالكامل باستخدام تقنية CNC، بفتحات توسيط عالمية سلسة تتوافق مع معايير الفلنجات الدولية المتعددة (ANSI، DIN، JIS) في آن واحد. وبفضل تجهيزه بلوحة تثبيت قياسية ISO 5211، يضمن دمج المشغل بسرعة وفعالية من حيث التكلفة في تصنيع الصمامات بكميات كبيرة.
